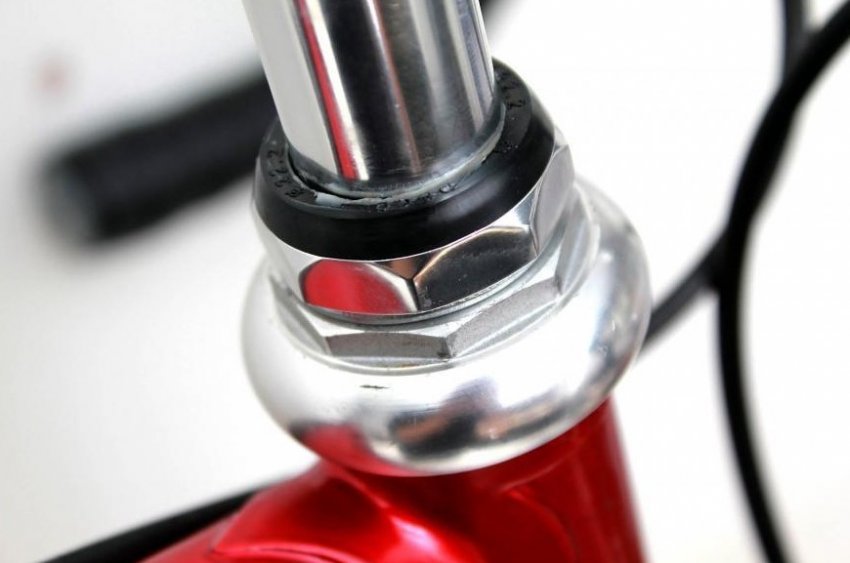

Если рулевая колонка работает правильно, ее просто не замечаешь, но когда пора ее смазать или она износилась, начинаются проблемы с рулевым управлением. Коротко о типах колонок, внутреннем устройстве и уходу за ними. Мал, да удал! Это поговорка как раз подходит к рулевой колонке. Штуковина небольшая, но очень ответственная: она соединяет в единое целое переднюю вилку, вынос руля и рулевой стакан; позволяет поворачивать руль, вынос и переднюю вилку; передает усилия от переднего колеса на раму. При этом устроена просто: два подшипника — сверху и снизу рулевого стакана, и шток вилки, на который, как на шампур, нанизаны все детали. Шток бывает с резьбой и контргайкой или гладкий. К штоку крепится вынос руля. Можно прибавить регулировку люфтов, с помощью гайки или специального болта. Все остальное зависит от типа рулевой колонки: Резьбовая рулевая колонка (Threaded) Обычно резьбовая рулевая колонка — это два насыпных шарикоподшипника типа конус-чашка (реже подшипники игольчатые или промышленные). Чашки подшипников запрессовываются сверху и снизу в рулевой стакан рамы. По конусу, который надет на рулевую трубу (шток вилки) катаются шарики нижнего подшипника. Резьбовой колонка называется из-за внутренней резьбы на чашке верхнего подшипника, штока и контргайки. Контргайкой крепится вилка, а нижняя гайка регулирует люфты в подшипниках. В основном колонка такого стандарта используется в прогулочных и дорожных велосипедах. Хотя применяется и для гоночных шоссейных велосипедов. От Shimano, например — НР-7400 DURA-ACE, HP-6500 ULTEGRA, HP-5501 S105. Экстремальные байки от этого стандарта практически ушли, для них у резьбовой колонки прочности маловато. Безрезьбовая рулевая колонка (Aheadset) В 90-е распространился новый стандарт Aheadset. Причем, он как бы не общий — изначально это торговая марка фирмы Dia-Compe (теперь — Cane Creek), но так часто называют любую безрезьбовую колонку. Конструкция здесь еще проще: колонка отдельно, вынос отдельно, резьбы на штоке вилки нет, гаек-контргаек нет, вместо них появляется новая деталь — якорь, который стопорится внутри штока. Верхнюю шайбу — крышку якоря, притягивают к выносу регулировочным болтом, ввинченным в якорь, стягивая все детали вместе. Этим же болтом выбираются люфты в подшипниках, регулируется легкость поворота руля и нужное давление на верхний подшипник. Затем одним/двумя/четырьмя болтами вынос руля прочно крепится к штоку вилки. Вынос должен соответствовать диаметру рулевой колонки, 1 1/8 дюйма — самый распространенный размер. Полуинтегрированная рулевая колонка (Zero Stack или ZS) Полуинтегрированная колонка работает очень похоже на классическую безрезьбовую, но чашки и подшипники устанавливаются внутри рулевой трубы, снаружи видно только кольцо или пыльник. Смысл полуинтегрированных и интегрированных рулевых в том, чтобы опустить руль как можно ниже и улучшить аэродинамические качества, что важно для шоссейных велосипедов. Полуинтегрированные колонки бывают разных типов и различной глубины, они не взаимозаменяемы. Диаметр рулевой колонки обычно составляет 1 1/8 дюйма. Регулируется с помощью верхней крышки и болта в верхней части, так же, как у безрезьбовой. Интегрированная рулевая Интегрированные колонки часто ставят на маунтинбайки и шоссеры. В интегрированных рулевых колонках вообще нет чашек, промышленные (картриджные) подшипники просто закладываются в рулевой стакан рамы. Внутри трубы сделаны фаски, чтобы подшипники не провалились. Рама, конечно, требуется специальная. Подшипники вставляются и вынимаются без специальных инструментов. Регулировка, как у безрезьбовой колонки. Промподшипник с внешним диаметром 1 1/4 дюйма и посадочным скосом 45°. Посадочный угол внутри рамы тоже 45°. Промышленные подшипники бывают разных типов, поэтому при их замене надо убедиться, что вы выбрали правильный тип. Необязательно разбираться, что проставленные цифры означают, просто нужно выбирать замену с такими же. Одно "но", если рама алюминиевая, при езде с разболтанной колонкой стальные картриджи подшипников могут разбить сравнительно мягкий рулевой стакан, менять подшипники и рулевую тогда без толку, менять придется раму. Другие конструкции Приведенный выше список типов рулевых колонок дает представление об основных типах и их работе, хотя на деле есть и другие. Например, Полтора дюйма (Onepointfive), собственные вариации компаний — Acros/Canyon i-Lock, Campagnolo и т. д. Важно при замене рулевой проверить, совместима ли новая с вашим велосипедом. Подшипники Подшипники в колонках бывают чаще всего шариковые, реже игольчатые. Иногда смешанные: верхний подшипник шариковый, нижний игольчатый. Шарики могут быть либо свободными, либо помещенными в сепаратор; промышленные подшипники запрессованы в картриджи уже на производстве. Большинство подшипников рулевых колонок стальные, но бывают и керамические, которые, как утверждают их производители, служат дольше и не ржавеют. Но стоит ли платить дороже за керамику, если со стальными не возникает серьезных проблем? Уход Основная проблема для рулевой колонки — это когда внутрь попадает вода, песок и прочая грязь или когда подшипники не смазаны. Тогда они быстро изнашиваются. Уход заключается в чистке, просушивании и смазке. Если потребуется, то заменяются изношенные подшипники. Перебрать рулевую колонку и поменять смазку нужно хотя бы раз за сезон. А если катали по горам, долам и пескам или велосипед падал в воду, колонку после надо этого обязательно почистить и поменять смазку. Промышленные подшипники долго работают без техобслуживания, но стоит проверить, достаточно ли в них смазки. Туго ли затягивать болт? Если у вас есть безрезьбовая, полуинтегрированная или интегрированная рулевая (так и есть, скорее всего) вам необходимо предварительно затянуть болт, проходящий через верхнюю крышку, чтобы соединить все вместе. Не стоит закручивать так же туго, как болты, которые крепят руль к выносу, или те, которые удерживают подседельный штырь на месте. Достаточно, чтобы не было люфта (движения вперед/назад или из стороны в сторону) в подшипниках, а вилка вращалась свободно и плавно, без чрезмерного трения. В первых безрезьбовых рулевых колонках использовали пластиковые крышки, вроде бы прочные, но люди ломали их, слишком сильно затягивая болт, поэтому теперь они обычно алюминиевые. После того, как все отрегулировано, затягиваются болты выноса руля.
